CVS® PUクランプ
超大口径対応 Vバンドクランプ
超大口径アプリケーション向けの記載があるVバンドクランプです。
排気系用途を想定した構造を持ち、材質・仕様は使用条件により異なります。適用可否は個別条件の確認を前提としております。
製品概要
CVS® PUクランプとは
CVS® PUクランプは、V字型バンド、スクリュー、ワッシャ、ナットで構成されるVバンドクランプです。
超大口径アプリケーション向けの記載があり、排気系用途（トラック・バス・オフロード車・公害防止システム等）を想定した構造を持つ製品です。
材質はフェライト系またはオーステナイト系ステンレス鋼があり、使用温度条件に応じて選定されます。
直径120mmから1000mmまでの仕様が記載されています。
適用可否および最終的な仕様選定は、使用条件・配管形状・締結条件の個別確認を前提としております。
※ 画像はCAILLAU製品の外観参考です。実際の仕様・形状は選定条件により異なる場合があります。
主な特長
構造上の特徴と仕様
超大口径用途の記載あり
直径120mmから1000mmまでの仕様が記載されています。超大口径アプリケーション向けの製品として記載されていますが、適用可否は条件確認が必要です。
高温環境を想定した構造
高温ガスが流れる配管接続部向けの記載があります。1000℃を超えるガス温度条件での使用に関する仕様が記載されていますが、適用条件の確認が必要です。
材質の2系統
フェライト系およびオーステナイト系ステンレス鋼の仕様があります。材質は使用温度条件に応じて選定されます。
リーク率に関する情報あり
用途によっては0.5リットル/分以下のリーク率に関する仕様が記載されています。ただし用途・測定条件に依存するため、保証値ではありません。
耐腐食性に関する情報あり
400時間以上の塩水噴霧に関する仕様が記載されています。試験条件・規格により評価が変動するため、詳細は条件確認が必要です。
工具による組立・取り外し
手動工具または電動ドライバーによる締結・取り外しを想定した構造です。工具選定は作業条件に依存します。
※ 各特長は仕様・条件に基づく説明です。すべての使用環境における性能を保証するものではありません。
※「仕様あり」「情報あり」はFACTSに基づく表現であり、性能保証ではありません。
構造・設計
構成と前提条件
構成部品
V字型バンド、スクリュー、ワッシャ、ナットで構成されます。ボルト締結式（手動工具または電動ドライバーによる締結）を採用しており、金属製フレア管端と二股管の接続に用いられる構成です。Vバンドによる外周締結構造を持ちます。
適用の前提
本製品の適用可否は、使用温度・配管形状・締結条件に依存します。温度・リーク率・耐腐食性の数値はすべて条件付き仕様であり、確認なしに性能を断定することはできません。圧力・引き剥がし・振動に関する条件は個別確認が必要です。最終選定は要件確認を前提としております。
仕様・選定
仕様一覧
| 項目 | 内容 |
|---|---|
| 構成部品 | V字型バンド、スクリュー、ワッシャ、ナット |
| 締結方式 | ボルト締結式（手動工具または電動ドライバーによる締結） |
| サイズ（直径） | 120mm〜1000mm（仕様として記載あり） |
| 材質 | フェライト系ステンレス鋼 / オーステナイト系ステンレス鋼（使用温度条件に応じて選定） |
| ガス温度条件（参考情報） | 1000℃を超えるガス温度条件での使用に関する仕様が記載されている（適用条件の確認が必要） |
| 耐腐食性（参考情報） | 400時間以上の塩水噴霧に関する仕様が記載されている（試験条件の確認が必要） |
| リーク率（参考情報） | 用途によっては0.5リットル/分以下に関する仕様が記載されている（用途・測定条件に依存） |
| 圧力・振動・引き剥がし条件 | 条件確認が必要（詳細は個別にお問い合わせください） |
※ 記載数値はすべて参考情報です。使用環境・試験条件・仕様の組み合わせにより異なる場合があります。
※ 性能の保証・比較優位の表明は行っておりません。詳細は個別にお問い合わせください。
用途・適用範囲
想定用途と確認事項
記載されている用途
超大口径アプリケーション向けの記載があります。トラック・バス・オフロード車の排気系（公害防止システム）、および高温ガスが流れる配管接続部向けの用途が記載されています。具体的な適用可否は、使用条件・配管形状・締結条件の確認が必要です。
適用にあたっての確認事項
温度条件・リーク率・耐腐食性の数値はすべて参考情報であり性能保証ではありません。適用可能な配管形状や締結条件は個別検討が必要です。材質選定は使用温度条件に依存します。実際の使用可否は要件確認・選定を前提としております。

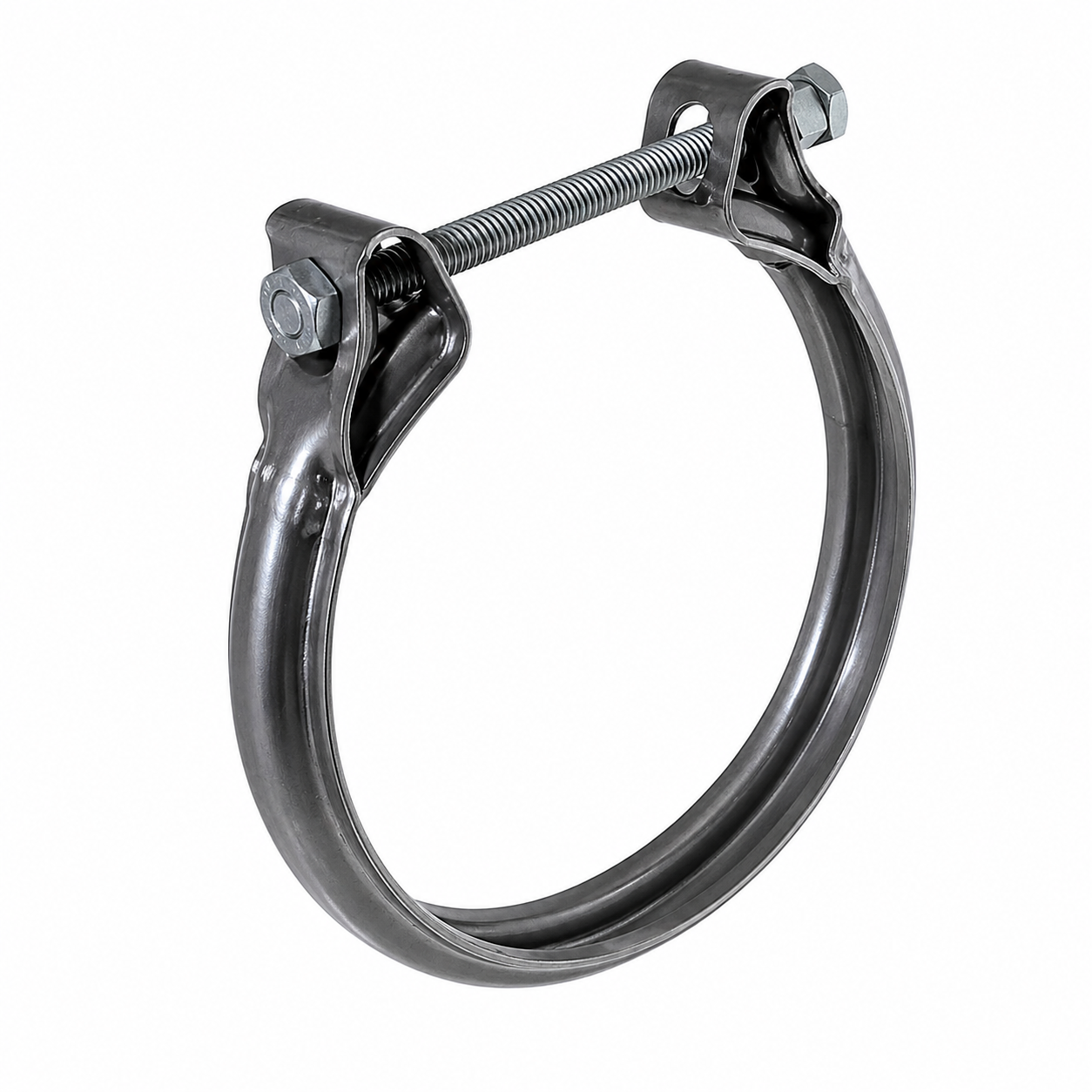

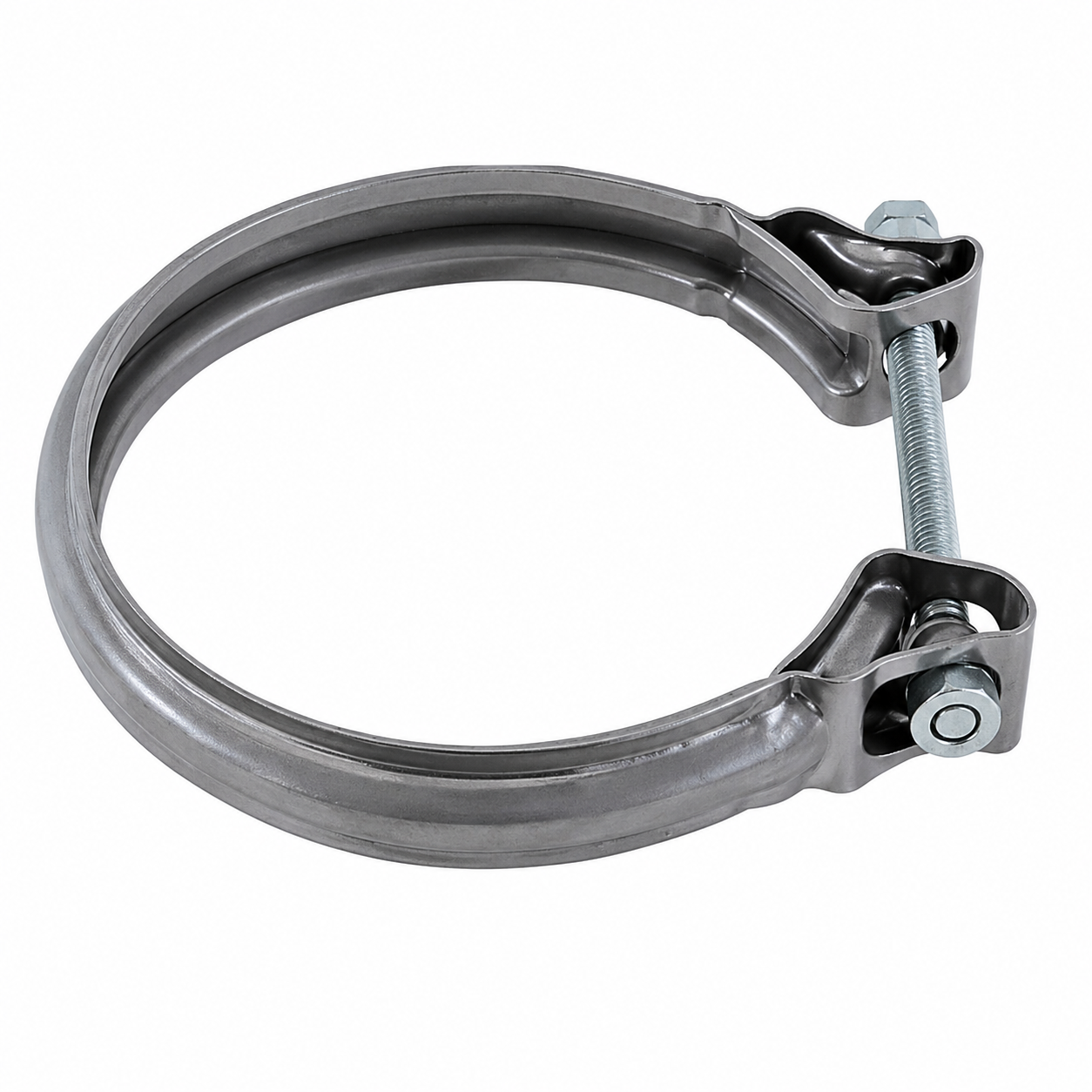

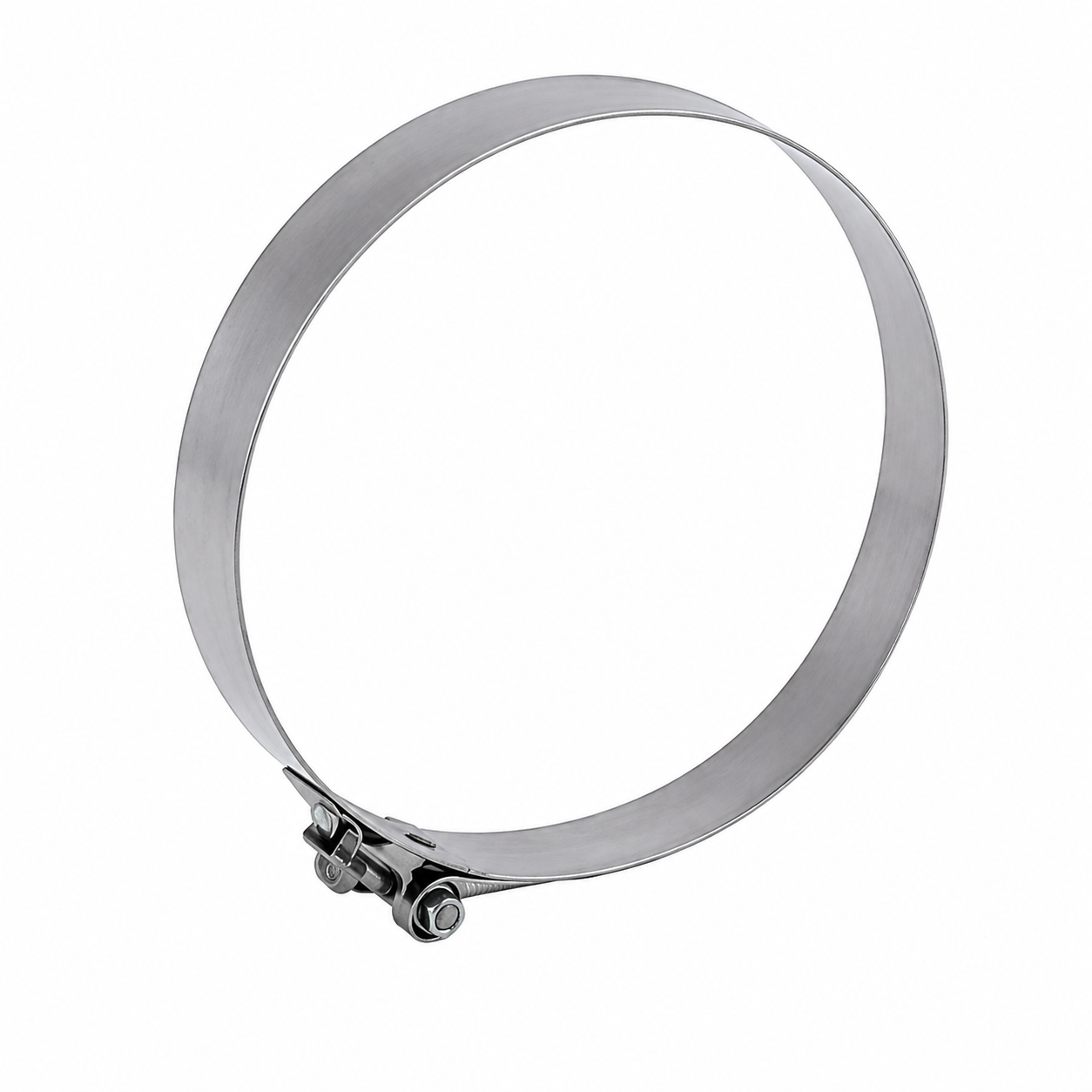

※ 本画像はAIによる生成イメージです。実際の製品・使用状況とは異なります。用途・適用可否は使用条件により異なります。
