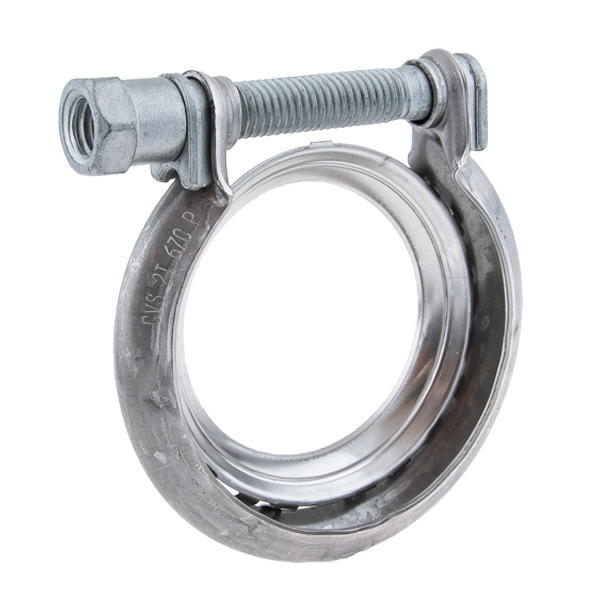

CVS® 事前配置
クランプ

排気管接続部向けのガスケット付きクランプ。
固定ガスケット一体構造により、片側への事前配置を想定した構成です。

排気管接続部向けガスケット一体構造事前配置対応

製品概要

構成と想定用途

想定用途

排気管接続部向けのガスケット付きクランプ

エンジン排気管の接続部に使用するクランプです。固定ガスケットを内包した一体構造で、組付け工程の効率化を考慮した設計です。

構成部品

一体型V字型バンド + ガスケット

一体型V字型バンド、ガスケット、ネジ、ワッシャ、ナットで構成。部品点数を抑え、現場で扱いやすい構成を意識しています。

※本ページの情報は製品概要の説明を目的としたものであり、最終的な適用判断は接続条件・温度域・締結条件・工程設計などを踏まえて行います。

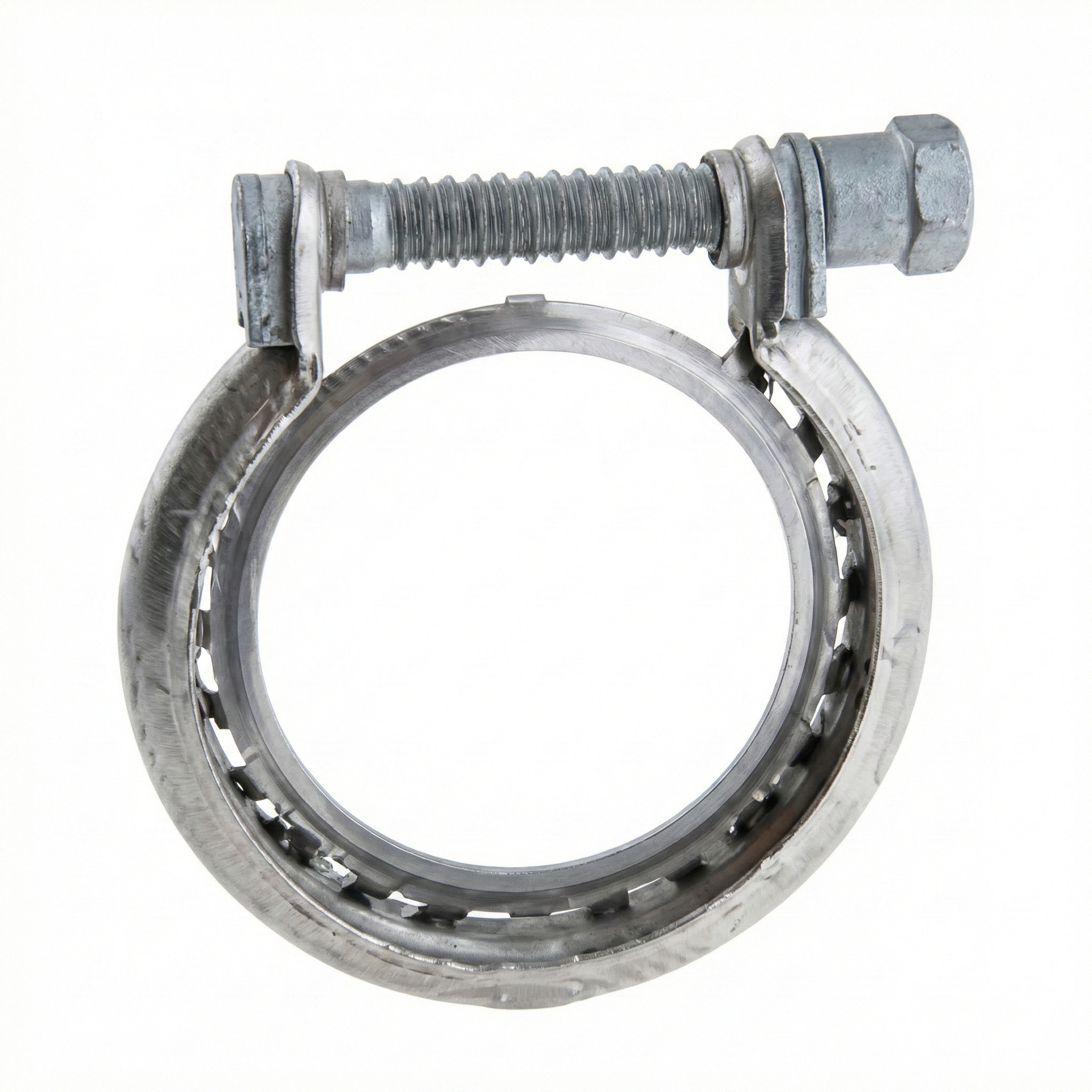

構造・構成要素

事前配置を想定した設計

事前配置（仮止め）を考慮した構造

固定ガスケットにより、クランプを配管の一方へあらかじめ位置決めした状態で扱う工程を想定できます。サブアッシー化や搬送工程を見据えた構成として検討可能です。

※実際の取り扱い性は、配管形状・寸法・公差・作業スペース・工程設計などにより異なります。

ガスケット一体構造による設計上の考え方

接合部の設計・選定において、ガスケット厚み（0.2mm／0.4mm）を条件のひとつとして扱えます。

適用可否は、接合面状態、締結条件、温度域、振動、熱サイクルなどを前提に判断します。

ガスケット仕様

薄肉 0.2mm / 0.4mm の選定ポイント

確認項目	内容
接合面の状態	面粗さ、形状、当たり幅
締結条件	面圧、締付管理方法、締結順序
環境条件	温度域、振動、熱サイクルなど
工程条件	事前配置方法、搬送・保管、組付け手順

※0.2mm／0.4mmは選定候補です。仕様選定および適用可否は、事前に使用条件をご共有のうえご相談ください。

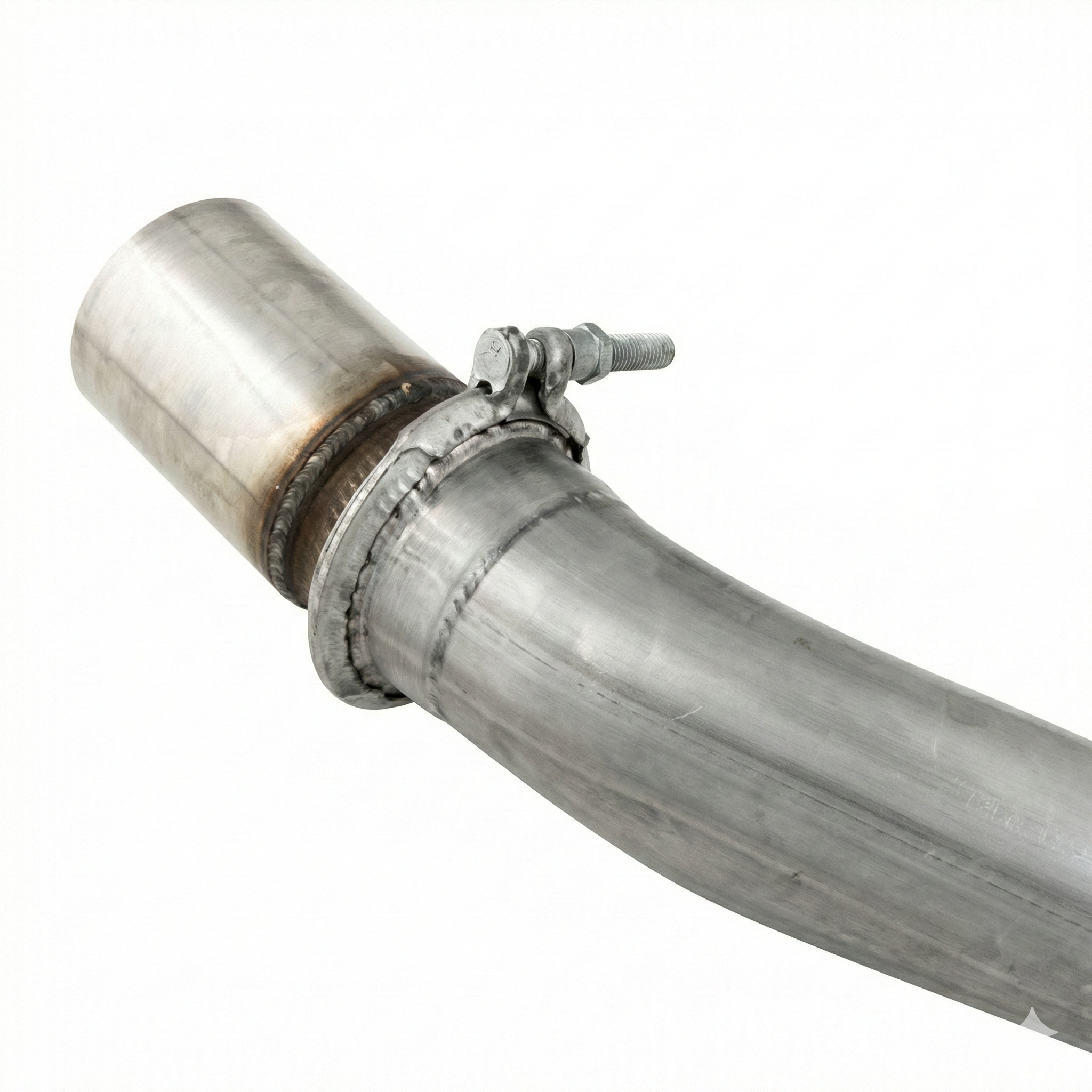

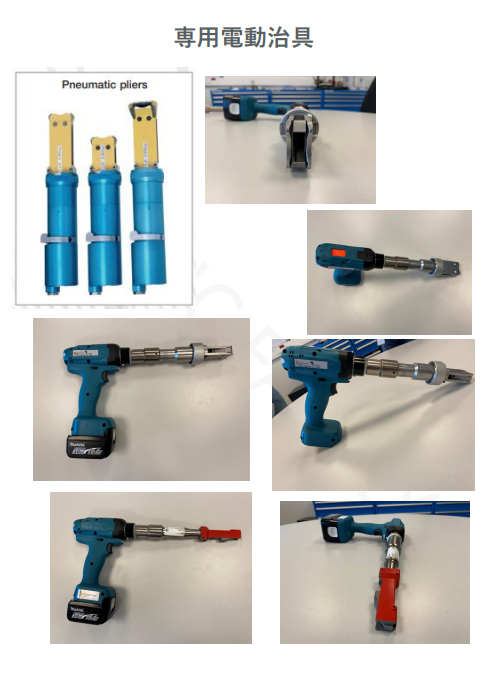

適用・工程（想定例）

サプライヤー工程から最終組立まで

以下は工程設計上の参考イメージです。実際の手順・治具・品質管理方法は、設備条件や要求品質に応じて決定されます。

サプライヤー工場での事前配置工程

フレアパイプへの押し付け工程を想定し、クランプとガスケットをあらかじめセットした状態で供給する運用が検討できます。

最終組立工場での本締め工程

最終組立位置で本締めを行う構成を想定します。供給形態、固定状態、搬送保管条件により、現場での取り扱い条件は変わります。

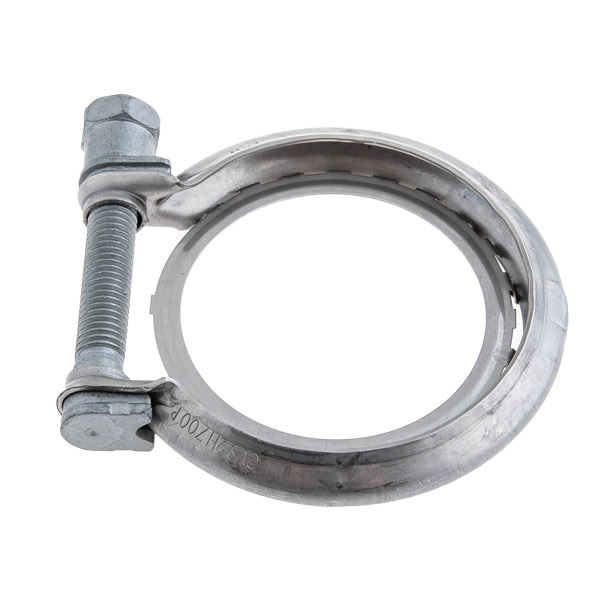

構成選択

用途に応じた仕様オプション

ナット一体型

ナットがバンドと一体化した仕様を選択可能です。組付け時の部品管理を簡素化しやすくなります。

六角穴付きネジ

アクセスが制限される箇所での作業を想定し、工具の差し込み角度に制約がある取付部にも対応しやすい仕様です。

材質例

炭素鋼またはステンレス鋼

ボルト・ナットの材質は使用環境に応じて選択します。耐食性が重要な環境ではステンレス鋼が候補になります。

締結サイズ例

M8 または M10

接続部の管径や必要締結力に応じて選定します。詳細は技術条件を伺ったうえでご案内します。

※上記は代表的な選択肢です。最終仕様は使用条件に応じて個別に確認いたします。
