CVS® 6U / 6TU / 6HU / 6IU
40° Vバンドクランプ
40°プロファイルに対応するVバンドクランプです。
接続部の締結用途で使用される製品で、材質系統により複数の型式があります。仕様・適用可否は使用条件により異なります。
製品概要
CVS® 6シリーズとは
CVS® 6U / 6TU / 6HU / 6IUは、40°プロファイルに対応するVバンドクランプです。
鍛造・機械加工・パイプ成形により形成された接続部への締結用途で使用される製品で、
排気管用途で採用される場合があります。
型式の違いは主に材質系統（フェライト系・オーステナイト系・高性能オーステナイト系・耐熱合金系）によるものです。
適用可否および最終的な仕様選定は、使用条件・相手形状・温度・荷重条件の個別確認を前提としております。
※ 画像はCAILLAU製品の外観参考です。実際の仕様・形状は選定条件により異なる場合があります。
主な特長
構造上の特徴と仕様
40°プロファイル構造
40°プロファイルに対応するVバンドクランプ構造です。接続部の形状・寸法との適合確認が前提となります。
材質の4系統
フェライト系（6U）、オーステナイト系（6TU）、高性能オーステナイト系（6HU）、耐熱合金系（6IU）の仕様があります。用途・条件による選定が必要です。
溶接なし一体構造
溶接を用いない一体構造として設計された仕様です。詳細な構造条件は個別にご確認ください。
漏れ率に関する情報あり
約30kPa条件で0.1L/min以下とされる情報があります。ただし接合面状態・ガスケット・トルク・温度等の条件に依存するため、条件確認が必要です。
耐食性に関する情報あり
塩水噴霧試験で400時間以上とされる情報があります。試験条件・規格・材質条件により評価が変動するため、詳細は個別確認が必要です。

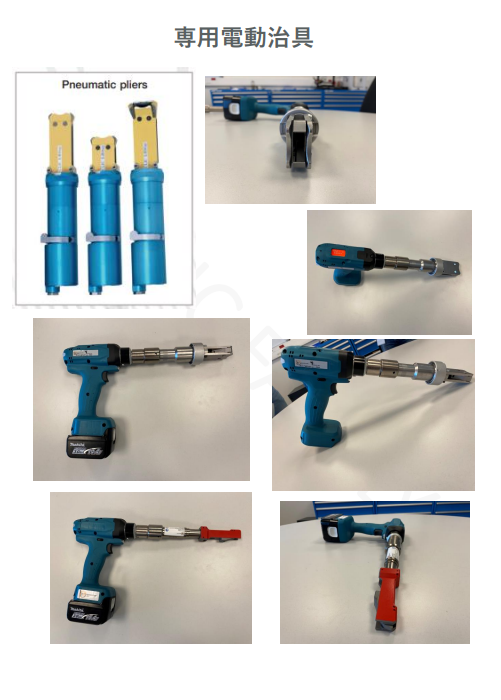

工具による取付を想定
作業条件により手動工具または電動工具での取付が想定される構造です。工具選定は作業条件に依存します。
※ 各特長は仕様・条件に基づく説明です。すべての使用環境における性能を保証するものではありません。
※「仕様あり」「情報あり」はFACTSに基づく表現であり、性能保証ではありません。
構造・設計
構成と前提条件
構成部品
40°プロファイルの一体型バンド、スクリュー、ワッシャ、ナットで構成されます。溶接を用いない一体構造として設計されており、スクリューによる締結方式を採用しています。ガスケット（グラファイト・マイカ・ステンレス・インコネル等）の選定が漏れ率等の性能に影響する場合があります。
適用の前提
本製品の適用可否は、相手側形状・寸法・温度・荷重条件に依存します。同一シリーズでもサイズや相手形状により適用が異なる場合があります。漏れ率・耐食性の数値はすべて参考情報であり、条件確認なしに性能を断定できません。最終選定は要件確認を前提としております。
仕様・選定
仕様一覧
| 項目 | 内容 |
|---|---|
| プロファイル角度 | 40° |
| 構成部品 | 一体型バンド、スクリュー、ワッシャ、ナット |
| ボルト・ナット（材質） | コーティング炭素鋼またはステンレス鋼（選択肢として示されている情報。詳細は個別確認が必要） |
| CVS® 6U（材質） | フェライト系ステンレス鋼（1.4509） |
| CVS® 6TU（材質） | オーステナイト系ステンレス鋼（1.4541） |
| CVS® 6HU（材質） | 高性能オーステナイト系ステンレス鋼（1.4571） |
| CVS® 6IU（材質） | 耐熱合金系（インコネル） |
| 漏れ率（参考情報） | 約30kPa条件で0.1L/min以下とされる情報あり（条件依存・保証値ではない） |
| 耐食性（参考情報） | 塩水噴霧試験で400時間以上とされる情報あり（試験条件・規格により変動） |
| 温度条件 | 材質・用途に依存（個別確認が必要） |
| サイズ | シリーズ内に複数存在（個別確認が必要） |
※ 記載数値はすべて参考情報です。使用環境・試験条件・仕様の組み合わせにより異なる場合があります。
※ 性能の保証・比較優位の表明は行っておりません。詳細は個別にお問い合わせください。
用途・適用範囲
想定用途と確認事項
想定される用途
接続部の締結用途として使用される製品です。鍛造・機械加工・パイプ成形により形成された接続部への適用が想定される場合があります。排気管用途で採用される場合もありますが、条件により異なります。圧力・引き抜き・振動条件を考慮する用途での使用が想定される場合があります。
適用にあたっての確認事項
適用可否は相手側形状・寸法・温度・荷重条件に依存します。漏れ率・耐食性の数値情報は参考値であり性能保証ではありません。カスタマイズ（幅・プロファイル等）は要件により可否が異なります。最終的な選定は要件確認を前提としており、詳細はお問い合わせください。
※ 画像は排気系用途での使用例参考です。用途・適用可否は使用条件により異なります。
