CVS®クランプ
90° V バンドクランプ
V字型バンド、スクリュー、ワッシャー、ナットで構成されるVバンドクランプです。
金属製フレア管端と二股管の接続に用いられる構成で、材質・仕様は用途・条件に応じて複数あります。
製品概要
CVS®クランプとは
CVS®クランプは、V字型バンド、スクリュー、ワッシャー、ナットで構成されるVバンドクランプです。
金属製フレア管端と二股管の接続を前提とした構成であり、V字型プロファイルによる角度補正を伴う構造を持ちます。
材質はフェライト系ステンレス鋼およびオーステナイト系ステンレス鋼の仕様があり、
ボルト・ナットには炭素鋼製とステンレス鋼製があります。
仕様・性能は使用用途・環境条件により異なるため、適用可否は個別条件のご確認を前提としております。

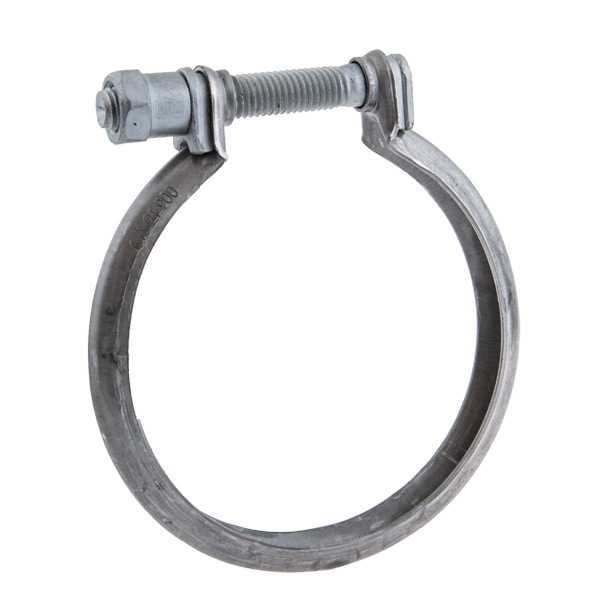

※ 画像はCAILLAU製品の外観参考です。実際の仕様・形状は選定条件により異なる場合があります。
主な特長
構造上の特徴と仕様
角度補正構造
V字型プロファイルにより、最大±3°の角度補正が可能な構造です。接続部の微小な角度ずれへの対応を想定しています。
材質の複数仕様
バンドにはフェライト系・オーステナイト系ステンレス鋼の仕様があります。ボルト・ナットは炭素鋼製またはステンレス鋼製を選定できる構成です。
バンド幅2種
バンド幅20mmおよび23mm向けに、2種類のバイコニカルプロファイルがあります。用途に応じた選定が前提となります。
カラーマーク識別
直径違いをカラーマークで識別できる仕様があります。組み立て時の誤選定を防ぐ識別設計です。
工具対応の組立設計
手動工具または電動ドライバーによる組み立て・取り外しを想定した構造です。
接続部の応力への配慮
圧力・引き剥がし・振動といった接続部への応力を考慮した用途での使用が想定される場合があります。適用可否および仕様の適合性は、使用条件の個別確認が必要です。
※ 各特長は仕様・条件に基づく説明です。すべての使用環境における性能を保証するものではありません。
構造・設計
構成と前提条件
構成部品
V字型バンド・スクリュー・ワッシャー・ナットの4部品で構成されます。 V字型プロファイルが角度補正機能を担い、締結力を管端フランジに均一に伝える設計です。 バイコニカルプロファイルはバンド幅20mm・23mmに対応する2種類があります。
適用の前提
本製品は金属製フレア管端と二股管の接続を前提とした構成です。 記載されている温度・耐腐食性・リーク率の数値はすべて条件付き仕様であり、 使用環境・用途・仕様の組み合わせにより異なります。 最終的な適用可否は個別条件の確認が必要です。
仕様・選定
仕様一覧
| 項目 | 内容 |
|---|---|
| 構成部品 | V字型バンド、スクリュー、ワッシャー、ナット |
| 材質（バンド） | フェライト系ステンレス鋼 / オーステナイト系ステンレス鋼 |
| 材質（ボルト・ナット） | 炭素鋼製 / ステンレス鋼製 |
| バンド幅 | 20mm / 23mm（バイコニカルプロファイル 各1種） |
| 角度補正 | 最大 ±3° |
| ガス温度（パイプ表面温度） | 950℃までとされる仕様あり（条件による） |
| 耐腐食性 | 400時間以上の塩水噴霧耐性が示される仕様あり（条件による） |
| リーク率 | 用途によっては0.5リットル/分以下が可能とされる仕様あり（条件による） |
※ 記載数値はすべて条件付き仕様です。使用環境・用途・仕様の組み合わせにより異なる場合があります。
※ 性能の保証・比較優位の表明は行っておりません。詳細は個別にお問い合わせください。
用途・適用範囲
想定用途と確認事項
想定される用途
金属製フレア管端と二股管の接続が主な対象です。 高温ガス配管まわりの接続や、用途に応じた材質・締結部品の選定を伴う接続部においても、 条件に応じた仕様が存在します。
適用にあたっての確認事項
仕様・性能は使用条件により異なります。 温度・耐腐食性・リーク率などの数値は条件付き仕様として扱う必要があります。 適用可否および最終的な仕様選定は、個別条件のご確認をお願いしております。
